Конструкция скатной кровли с комбинированным утеплением, нижний слой которого выполнен плитами PIR, а межстропильное пространство не полностью заполнено волокнистым утеплителем из каменной ваты.

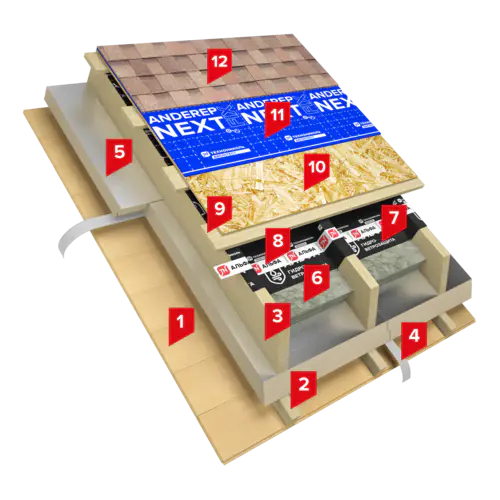

Состав
- Подшивка из листовых материалов (ГКЛ / ОСП-3 / вагонка)
- Деревянные бруски
- Деревянная стропильная балка
- Лента алюминиевая LOGICPIR (NICOBAND)
- Плиты теплоизоляционные LOGICPIR PROF Ф/Ф
- ТЕХНОЛАЙТ ЭКСТРА
- Пленка ТЕХНОНИКОЛЬ АЛЬФА ТОП
- Соединительная односторонняя лента ТЕХНОНИКОЛЬ АЛЬФАБЕНД 60
- Доски из дерева
- Деревянный настил (ОСП-3, ФСФ)
- Подкладочный ковер ANDEREP NEXT FIX
- Многослойная черепица ТЕХНОНИКОЛЬ SHINGLAS, коллекция ВЕСТЕРН
Описание системы:
Система ТН-ШИНГЛАС Мансарда Контр PIR представляет собой кровельную систему, тепловой контур которой выполнен из комбинированного утеплителя: в межстропильном пространстве заложены минераловатные лёгкие упругие плиты из каменного волокна, а к нижней поверхности стропильных ног силового каркаса крыши подшиваются большеформатные плиты (длина х ширина: 2400х1200 мм) из вспененного полиизоцианурата марки LOGICPIR PROF.
Система имеет максимальную теплотехническую однородность, т.к. благодаря выполненному из плит PIR сплошному контуру, не прерывающемуся стыками с деревянными конструкциями изнутри помещения. Образуется подобие бытового термоса, наилучшим образом сохраняющего тепло внутри помещения;
Применение утеплителя LOGICPIR PROF, облицованного с нижней и верхней стороны алюминиевой фольгой позволяет отказаться от монтажа пароизоляционной плёнки, т.к. при проклейке стыков плит алюминиевой самоклеящейся лентой LOGICPIR образуется герметичный пароизоляционный барьер, препятствующий проникновению увлажненного воздуха внутрь кровли и дальнейшей конденсации влаги внутри конструкции; Волокнистый утеплитель, уложенный в межстропильном пространстве позволяет оптимальным образом препятствовать проникновению акустического шума внутрь помещения снаружи;
Оптимальным образом подобранные в результате температурно-влажностного расчета, толщины утеплителей позволяют сохранить незаполненным вентиляционный зазор в верхней части стропильных ног. Это позволяет исключить из системы контрбрус, традиционно присутствующий в утеплённых скатных кровлях, без ухудшения качества омывания деревянных конструкций и утеплителя приточным наружным воздухом.
Дополнительным эффектом снижения теплопотерь и экономии энергоресурсов будет служить эффект отражения лучистого тепла внутрь помещения благодаря специальному покрытию плит LOGICPIR из алюминиевой фольги.
Область применения:
Новое строительство с повышенными требованиями к теплотехнической однородности крыши, а также реконструкция кровель, в которых было диагностировано повреждение пароизоляционного слоя. При этом способ исключает необходимость наружной разборки кровельных слоёв, что позволяет минимизировать затраты на полное восстановление функционала существующей кровли.
